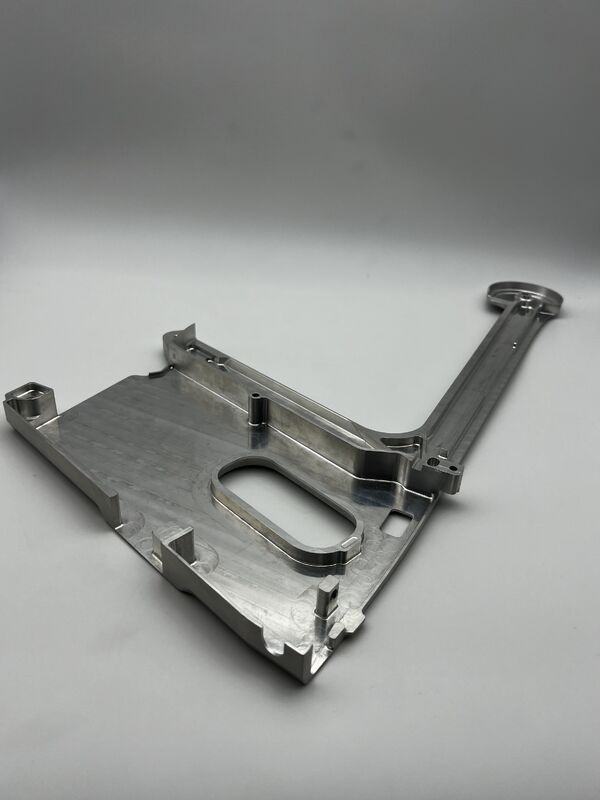

ενσωματωμένη πλακέτα βάσης από αλουμίνιο σε μήκος κλίβανο σε σχήμα L

Αυτή η ενσωματωμένη L- σχήμα μακρύς ανθεκτικό αλουμινίου πλάκα βάσης είναι ένα κεντρικό φορτωτικό και τοποθέτηση στοιχείο αναφοράς προσαρμοσμένο γιαεξοπλισμός πολλαπλών σταθμών σε αυτοματοποιημένες γραμμές παραγωγής, μονάδες ακριβούς οργάνωσης με μακρινές διαδρομές και πλατφόρμες τοποθέτησης τερματικών βιομηχανικών ρομπότΜε μια ολοκληρωμένη δομή κύριας πλατφόρμας και μακρύς ανθεκτικού, χρησιμεύει ως σημείο αναφοράς τοποθέτησης μέσα στον εξοπλισμό, αναλαμβάνοντας τις λειτουργίες της ακριβούς τοποθέτησης,άκαμπτο στήριγμα και γραμμική καθοδήγηση για μονάδες ελέγχουΤο σύστημα αυτό προσαρμόζεται άψογα στις συνθήκες εργασίας της βιομηχανικής αυτοματοποίησης με μεγάλες διαδρομές, υψηλό παράλληλο και υψηλό φορτίο.και χρησιμοποιείται ευρέως σε σενάρια όπως αυτοματοποιημένες γραμμές δοκιμών, πλαισίων οργάνων ακρίβειας και μονάδων κίνησης πολλαπλών αξόνων, που παρέχουν σταθερή και αξιόπιστη σταθερή αναφορά τοποθέτησης για εξοπλισμό πολλαπλών σταθμών.

Βασικό υλικό: 6061-T6 κράμα αλουμινίου (προτιμώμενο υλικό για δομικά μέρη βιομηχανικού εξοπλισμού, προσαρμοζόμενο στις απαιτήσεις υψηλής αντοχής, ελαφρύτητας και μακράς άκαμπτης ακαμψίας αυτού του μέρους)

Βασικές επιδόσεις:

• Δυνατότητα τράβηξης ≥ 310MPa, αντοχή απόδοσης ≥ 276MPa, με εξαιρετική αντοχή στην κάμψη και αντοχή στην κόπωση, μπορεί να αντέξει συμπυκνωμένα φορτία στο τέλος του μεγάλου ανεφοδιασμού
• Η πυκνότητα είναι μόνο 2,7g/cm3, μειώνοντας σημαντικά το αδράνεια φορτίο του κινούμενου άκρου του εξοπλισμού, εξασφαλίζοντας παράλληλα δομική ακαμψία, προσαρμοζόμενη σε συνθήκες κίνησης υψηλής ταχύτητας
• φυσική αντοχή στη διάβρωση, μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα χωρίς πρόσθετη επικάλυψη σε συμβατικά βιομηχανικά περιβάλλοντα παραγωγής,πλήρης συμμόρφωση με τα πρότυπα προστασίας του περιβάλλοντος RoHS και REACH
• Εξαιρετικά ισχυρή σταθερότητα των διαστάσεων, χωρίς στρέβλωση ή παραμόρφωση κατά τη διάρκεια μακροχρόνιας χρήσης, εξασφαλίζοντας τη συνέπεια της ευθείας του ανεξάρτητου άξονα και της αναφοράς τοποθέτησης

Το παρόν μέρος θεσπίζειΠενταεξιακή σύνδεση CNC υψηλής ταχύτητας, φρέσκιση ακριβείαςΗ μέθοδος αυτή χρησιμοποιείται για την ολοκληρωμένη κοπή και το σχηματισμό από μια στερεή ράβδο αλουμινίου, αποφεύγοντας εντελώς τον κίνδυνο που προκαλείται από τη συγκόλληση.

• Βασικές διεργασίες: ακρίβεια της φρέσκας της κύριας επιφάνειας αναφοράς της πλατφόρμας, ολοκληρωμένο σχηματισμό μακράς ανθεκτικής άξονας, υψηλής ακρίβειας διάτρηση τοποθέτησης / μεταεπεξεργασία,σχηματισμός ειδικών διαμορφωμένων περιγραμμάτων και οδοντόδρομων αυλακώσεων
• Βοηθητικές διεργασίες: διατριβή με υψηλή λάμψη, αποστρίχωση, επεξεργασία με βούρτσισμα επιφάνειας, διασφάλιση μη οξείας άκρης και συγκέντρωση στρες
• Ολοκληρωμένος προγραμματισμός CNC, μονόχρονη σφίξιμο για να ολοκληρωθεί η επεξεργασία πλήρους μήκους, διασφαλίζοντας τη συνέπεια της ευθείας της κύριας πλατφόρμας και του ανθεκτικού και τις γεωμετρικές ανοχές των τρυπών τοποθέτησης

Ακριβότητα επεξεργασίας:

• Διάσταση ανοχής: ±0,015 mm, αυστηρά ανάλογη με την ανοιχτή θέση συναρμολόγησης των μονάδων εξοπλισμού
• Γεωμετρική ανοχή: ευθεία κλίμακα ≤0,02 mm/500 mm, κοαξιότητα τρύπας τοποθέτησης ≤0,02 mm
• Επεπεξεργασία των υλικών για την κατασκευή των συσκευών που χρησιμοποιούνται για την κατασκευή των συσκευών

Απαιτήσεις χρήσης:

• Προσαρμόζεται σε συμβατικό βιομηχανικό εργασιακό περιβάλλον θερμοκρασίας -20 °C έως 85 °C, αντέχει σε συμπυκνωμένο φορτίο ≥ 500N στο τέλος του ανθεκτικού και σε δονήσεις υψηλής συχνότητας
• Καμία παραμόρφωση ή χαλάρωση κατά τη διάρκεια μακροχρόνιας χρήσης, εξασφαλίζοντας την ακρίβεια θέσης και τη σταθερότητα λειτουργίας των μονάδων εξοπλισμού
• Καθαρίστε την επιφάνεια αναφοράς πριν από την εγκατάσταση, ώστε να αποφεύγονται ακαθαρσίες που επηρεάζουν την ακρίβεια της εγκατάστασης και την ακαμψία της ανηφόρου.

Με θερμική επεξεργασία, που εγκρίνειεπεξεργασία με διάλυμα + τεχνητή γήρανση (κατάσταση T6)διαδικασία.

• Κεντρικός σκοπός: εξάλειψη της εσωτερικής πίεσης επεξεργασίας, βελτίωση της αντοχής του υλικού και της σταθερότητας των διαστάσεων, αποφυγή στρέβλωσης και παραμόρφωσης του μακρού ανθεκτικού μετά από μακροχρόνια χρήση,και διασφαλίζει τη μακροπρόθεσμη συνέπεια της ευθείας και της αναφοράς τοποθέτησης.

Επεξεργασία με φυσικό χρώμα, διατηρώντας την αρχική μεταλλική υφή του κράματος αλουμινίου.

• Πλεονεκτήματα της διαδικασίας: βελτίωση της αντοχής της επιφάνειας στην φθορά και στην αντοχή στις γρατσουνιές, βελτιστοποίηση της υφής της εμφάνισης, βελτίωση της αντρίγλυπτης ιδιότητας της επιφάνειας αναφοράς τοποθέτησης,να διευκολύνει την τοποθέτηση της συναρμολόγησης μέσα στο εξοπλισμό, πληρούν πλήρως τις απαιτήσεις προστασίας του περιβάλλοντος και μπορούν να χρησιμοποιηθούν απευθείας χωρίς πρόσθετη επικάλυψη.

Εφαρμογή συστήματος ελέγχου ποιότητας κλειστού κύκλου πλήρους διαδικασίας, με αυστηρή συμμόρφωση με τα πρότυπα ποιότητας ISO9001:

• Εισερχόμενη πρώτη ύλη: εξέταση φασματικού υλικού για να εξασφαλιστεί ότι η σύνθεση του κράματος 6061-T6 και οι μηχανικές επιδόσεις ανταποκρίνονται στα πρότυπα
• Διαδικασία επεξεργασίας: 100% γεωμετρική επιθεώρηση ανοχής, με επίκεντρο την παρακολούθηση της ευθείας του ανεφοδιασμού και την ακρίβεια της τρύπας τοποθέτησης
• Τελική επιθεώρηση του προϊόντος: επιθεώρηση ελαττωμάτων εμφάνισης, πλήρης διαμετρική επιθεώρηση, δοκιμή ευθείας, έκθεση επιθεώρησης για κάθε παρτίδα
• Πριν από την παράδοση: επιθεώρηση καθαριότητας για να εξασφαλιστεί ότι δεν υπάρχουν θραύσματα σιδήρου και ακαθαρσίες στην επιφάνεια αναφοράς και στις τρύπες με νήματα, πληρώντας τις απαιτήσεις ακριβούς συναρμολόγησης
