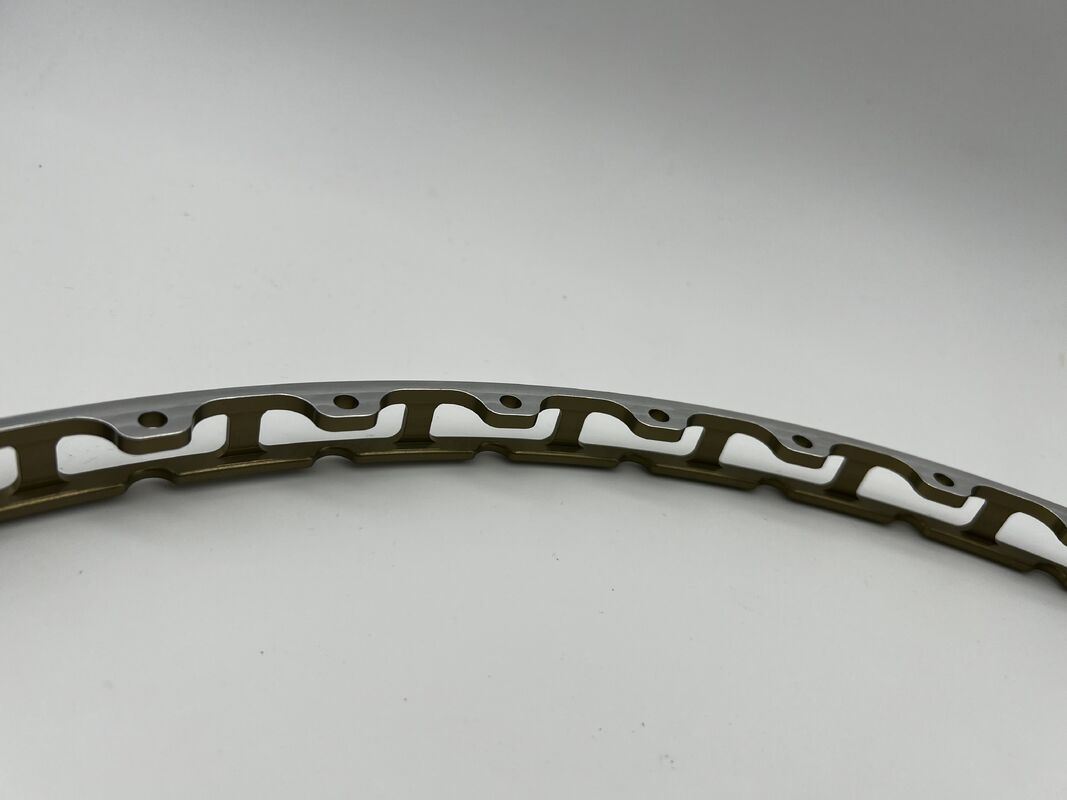

Ενοποιημένη κυκλική φλάντσα μεγάλου διαμέτρου

Αυτή η ολοκληρωμένη κυκλική φλάντζη μεγάλου διαμέτρου είναι ένα βασικό φορτωτικό και τοποθετητικό στοιχείο προσαρμοσμένο γιαΒιομηχανικοί περιστρεφόμενοι εξοπλισμός, μεγάλα περιστρεφόμενα τραπεζομηχανήματα εργαλείων και οπτικές συσκευές ελέγχου, κυκλικές μονάδες στερέωσηςΜε σχήμα ολικής κυκλικής συμμετρικής πολυεγκαταστατικής τρύπας, χρησιμεύει ως σημείο αναφοράς για την τοποθέτηση της περιστρεφόμενης μονάδας εξοπλισμού, αναλαμβάνοντας τις λειτουργίες της ακριβούς τοποθέτησης,ομοιόμορφη κατανομή τάσεων και σύνδεση σφράγισης για μεγάλα δακτυλοειδή στοιχείαΠροσαρμόζεται άψογα στις συνθήκες εργασίας του βιομηχανικού αυτοματισμού με υψηλές απαιτήσεις κοασιαλότητας και υψηλής επίπεδειας και χρησιμοποιείται ευρέως σε σενάρια όπως μεγάλα περιστρεφόμενα τραπέζια εργασίας,Συστήματα οπτικής δακτυλικής επιθεώρησης και περιστρεφόμενες μονάδες βιομηχανικών ρομπότ, παρέχοντας σταθερή και αξιόπιστη σταθερή αναφορά τοποθέτησης για μεγάλα δακτυλοειδή εξοπλισμό.

Βασικό υλικό: 6061-T6 κράμα αλουμινίου (προτιμώμενο υλικό για μεγάλα δακτυλωτά εξαρτήματα, προσαρμοζόμενο στις απαιτήσεις υψηλής αντοχής, ελαφρύτητας και υψηλής γεωμετρικής ανοχής αυτού του μέρους)

Βασικές επιδόσεις:

• Δυνατότητα τέντωσης ≥ 310MPa, αντοχή απόδοσης ≥ 276MPa, με εξαιρετική αντοχή σε παραμόρφωση και αντοχή στην κόπωση, μπορεί να αντέξει ομοιόμορφα φορτία σε όλο τον κύκλο
• Η πυκνότητα είναι μόνο 2,7g/cm3, μειώνοντας σημαντικά το αδράνεια φορτίο του περιστρεφόμενου άκρου του εξοπλισμού, εξασφαλίζοντας παράλληλα δομική ακαμψία, προσαρμοζόμενη σε συνθήκες εργασίας υψηλής ταχύτητας
• φυσική αντοχή στη διάβρωση, μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα χωρίς πρόσθετη επικάλυψη σε συμβατικά βιομηχανικά περιβάλλοντα παραγωγής,πλήρης συμμόρφωση με τα πρότυπα προστασίας του περιβάλλοντος RoHS και REACH
• Εξαιρετικά ισχυρή σταθερότητα των διαστάσεων, χωρίς στρέβλωση ή παραμόρφωση κατά τη διάρκεια μακροχρόνιας χρήσης, εξασφαλίζοντας τη συνέπεια της δακτυλική επίπεδότητας και της κοαξιότητας

Το παρόν μέρος θεσπίζειΕπεξεργασία σύνθετων υλικών CNC με σύνδεση 5 άξωνΗ μέθοδος αυτή περιλαμβάνει την ολοκληρωμένη κοπή και το σχηματισμό από μια στερεή ράβδο αλουμινίου, αποφεύγοντας εντελώς τις γεωμετρικές ανοχές και τους κρυμμένους κινδύνους που προκαλούνται από την συγκόλληση.

• Κεντρικές διαδικασίες: στροφή ακριβείας εξωτερικού κύκλου/εσωτερικής τρύπας, γεμάτη κύκλωμα συμμετρική τρύπα τοποθέτησης/τρύπα τοποθέτησης, δακτυλιοειδής άλεση, άλεση ακρίβειας επιφάνειας αναφοράς στο τέλος της όψης
• Βοηθητικές διεργασίες: διατριβή με υψηλή λάμψη, αποστρίχωση, επεξεργασία γυαλισμού επιφάνειας, διασφάλιση μη οξείας άκρης και συγκέντρωση στρες
• Πλήρης προγραμματισμός CNC, μονόχρονη σφίξιμο για να ολοκληρωθεί η επεξεργασία πλήρους κύκλου, διασφαλίζοντας τη συνέπεια της δακτυλιοειδούς κοαξιότητας, της επίπεδότητας και των γεωμετρικών ανοχής κάθε τρύπας τοποθέτησης

Ακριβότητα επεξεργασίας:

• Ανεπάρκεια διαστάσεων: ±0,015 mm, αυστηρά ανάλογη με την ανοιχτή θέση συναρμολόγησης των δακτυλωτών εξαρτημάτων του εξοπλισμού
• Γεωμετρική ανοχή: δακτυλική επίπεδεια ≤0,02mm/Φ1000mm, ανοχή θέσης τρύπας τοποθέτησης ≤0,02mm
• Επεπεξεργασία των υλικών για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα

Απαιτήσεις χρήσης:

• Προσαρμόζεται σε συμβατικό βιομηχανικό εργασιακό περιβάλλον θερμοκρασίας -20°C~85°C, αντέχει σε ομοιόμορφο φορτίο εγκατάστασης ≥1000N και σε δονήσεις υψηλής συχνότητας
• Καμία παραμόρφωση ή χαλάρωση κατά τη διάρκεια μακροχρόνιας χρήσης, εξασφαλίζοντας την κοαξιότητα και τη σταθερότητα λειτουργίας των δακτυλωτών στοιχείων
• Καθαρίστε την επιφάνεια αναφοράς της τελικής όψης πριν από την εγκατάσταση, ώστε να αποφεύγονται οι ακαθαρσίες που επηρεάζουν την ακρίβεια της εγκατάστασης και τις επιδόσεις σφράγισης

Με θερμική επεξεργασία, που εγκρίνειεπεξεργασία με διάλυμα + τεχνητή γήρανση (κατάσταση T6)διαδικασία.

• Βασικός σκοπός: εξάλειψη της εσωτερικής πίεσης επεξεργασίας, βελτίωση της αντοχής του υλικού και της σταθερότητας των διαστάσεων, αποφυγή στρέβλωσης και παραμόρφωσης της δακτυλοειδούς φλάντζης μεγάλης διαμέτρου μετά από μακροχρόνια χρήση,και να διασφαλίσει τη μακροπρόθεσμη συνέπεια της επίπεδης επιφάνειας και της κοαξιότητας.

Φυσική επεξεργασία γυάλωσης χρώματος, διατηρώντας την αρχική μεταλλική υφή του κράματος αλουμινίου.

• Πλεονεκτήματα της διαδικασίας: βελτίωση της τελικής επιφάνειας και της αντοχής στην φθορά, βελτιστοποίηση της υφής της εμφάνισης, βελτίωση της απόδοσης σφράγισης της επιφάνειας αναφοράς της τελικής όψης,να διευκολύνει την τοποθέτηση της συναρμολόγησης μέσα στο εξοπλισμό, πληρούν πλήρως τις απαιτήσεις προστασίας του περιβάλλοντος και μπορούν να χρησιμοποιηθούν απευθείας χωρίς πρόσθετη επικάλυψη.

Εφαρμογή συστήματος ελέγχου ποιότητας κλειστού κύκλου πλήρους διαδικασίας, με αυστηρή συμμόρφωση με τα πρότυπα ποιότητας ISO9001:

• Εισερχόμενη πρώτη ύλη: εξέταση φασματικού υλικού για να εξασφαλιστεί ότι η σύνθεση του κράματος 6061-T6 και οι μηχανικές επιδόσεις ανταποκρίνονται στα πρότυπα
• Διαδικασία επεξεργασίας: 100% γεωμετρική επιθεώρηση ανοχής, με επίκεντρο την παρακολούθηση της δακτυλιοειδούς επίπεδητητας, της κοαξιότητας και της ακρίβειας της τρύπας τοποθέτησης
• Τελική επιθεώρηση του προϊόντος: επιθεώρηση ελαττωμάτων εμφάνισης, πλήρης διαμετρική επιθεώρηση, δοκιμή επίπεδων διαστάσεων/κοαξιότητας, έκθεση επιθεώρησης με δυνατότητα ανίχνευσης για κάθε παρτίδα
• Προ παράδοσης: επιθεώρηση καθαριότητας για να διασφαλιστεί ότι δεν υπάρχουν θραύσματα σιδήρου και ακαθαρσίες στην τελική όψη και στις τρύπες με νήματα, πληρώντας τις απαιτήσεις ακριβούς συναρμολόγησης
