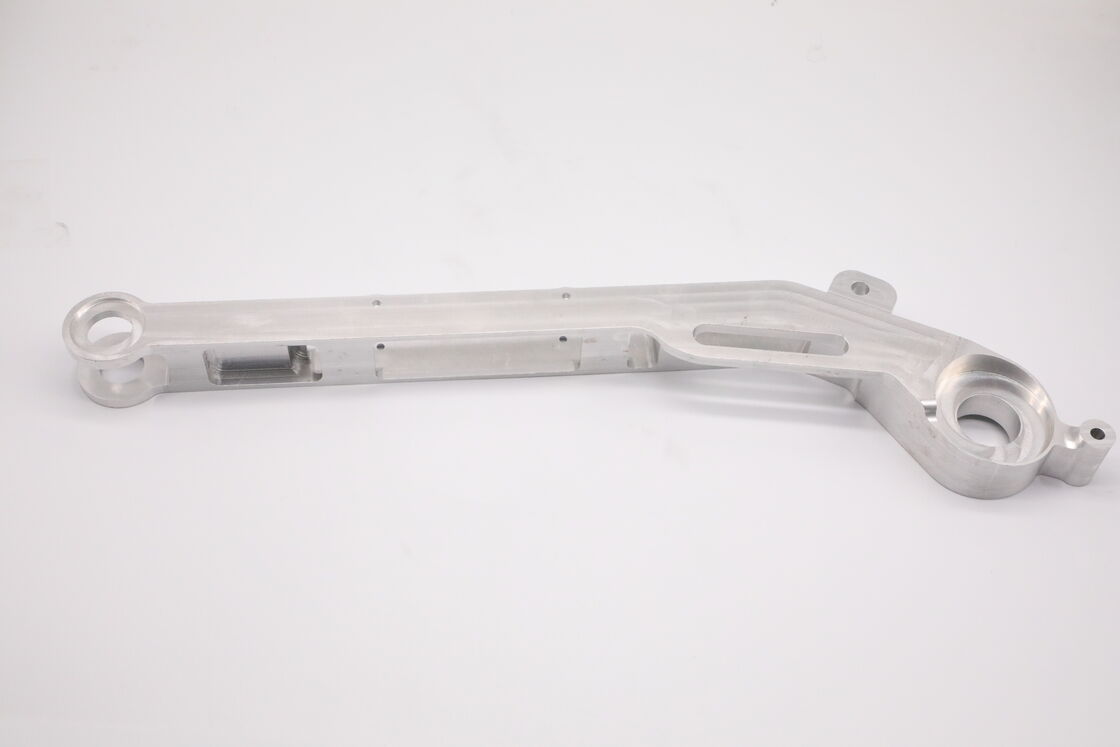

μακρά μηχανική ράβδος σύνδεσης

1Εφαρμογή

Αυτή η μακρά μηχανική ράβδος σύνδεσης τύπου λυγισμένου τύπου με ράβδους μενταγιόν στα δύο άκρα χρησιμοποιείται κυρίως γιαμηχανισμοί ταλαντώσεως αυτοματισμού, βραχίονες ενεργοποιητή ρομπότ, μονάδες μεταφοράς, βραχίονες ταλαντώσεως δοκιμαστικού εξοπλισμού και συνδέσμους μεταφοράς εξοπλισμού προσομοίωσης κίνησηςΤα καθίσματα με μεγάλα ρήματα και στις δύο άκρες είναι εξοπλισμένα με ρουλεμάνια και πινάκια για την περιστροφή των αρθρώσεων.Σταθμοί περιορισμού και βοηθητικά εξαρτήματαΩς βασικό κινούμενο στοιχείο για τη μεταφορά κυματισμού και ροπής, εκτελεί γωνιακή μεταφορά κυματισμού και έλξης με εναλλασσόμενα κυκλικά φορτία,που χρησιμοποιείται ευρέως σε αυτόματες γραμμές παραγωγής και μη τυποποιημένες ομάδες εργαλείων.

2Υλικό & Απόδοση

Βασικό υλικό: 6061‐T6 Σύνθεση αλουμινίουΒασικές επιδόσεις:

• Δυνατότητα τράβηξης ≥ 310 MPa, αντοχή απόδοσης ≥ 276 MPa. Καλή αντοχή στη κάμψη για την κύρια δέσμη, ανθεκτική στην πλαστική παραμόρφωση υπό εναλλασσόμενα κυκλικά φορτία.
• Δυσσωματικότητα 2,7 g/cm3 Η ελαφριά δομή μειώνει την αδράνεια κινήσεως και βελτιώνει τη δυναμική απόκριση του μηχανισμού.
• Εξαιρετική επεξεργασιμότητα για μακρά λυγισμένα προφίλ, βαθιές τρύπες και σκαλοπάτια.
• Καλές επιδόσεις κατά της κόπωσης για υψηλής συχνότητας εναλλασσόμενη κλίση, σύμφωνα με το RoHS και το REACH.

3. Μέθοδος επεξεργασίας

Κατασκευασμένο από:Τεχνικές συσκευές για την επεξεργασία προϊόντων από την παραγωγή χάλυβα ή χάλυβα, που είναι κατασκευασμένα από στερεό αλουμίνιο χωρίς συγκόλληση.

• Κεντρικές διαδικασίες: φρέσκιση διαγράμματος μακράς δομής, τρύπηση κορμών ρουλεμάν, φρέσκιση τρυπών μείωσης βάρους, τρυπήματα τρυπών εντοπισμού και τρυπών αντερρέματος, φρέσκιση εσωτερικής κοιλότητας,σχηματισμός λυγισμένης μεταβατικής διατομής.
• Συμπληρωματικές διαδικασίες: σχηματισμός τρυπών με πλήρη άκρη, διεξοδική αποστράγγιση και αφαίρεση τρυπών από τρύπες και τρύπες.
• Αντιστάθμιση πολλαπλών ρυθμίσεων για την ελαχιστοποίηση της στρέβλωσης των μακρών μερών, εγγυάται τον παράλληλο και την κοαξιότητα των δύο τρυπών των τερματικών μαντήλων για ομαλή κίνηση κλίσης.

4. Ακριβότητα μηχανικής και απαιτήσεις χρήσης

Ακριβότητα επεξεργασίας:

• Διάσταση: ±0,015 mm
• Γεωμετρική ανοχή: παράλληλος μεταξύ δύο τρυπών ρυμουλκούμενων μενταγιόν ≤0,02 mm, στρογγυλότητα τρυπών ≤0,015 mm, ανοχή θέσης τρυπών τοποθέτησης ≤0,02 mm
• Επεπεξεργασία με υδραυλική ενέργεια:Απαιτήσεις χρήσης:
• Θερμοκρασία λειτουργίας: -20°C ~ +85°C, αντέχει σε εναλλασσόμενες τάσεις, συμπίεση και πρόσκρουση από εναλλακτική κλίση.
• Τα ρυμουλκούμενα και οι καρφίτσες που τοποθετούνται στις τρύπες μενταγιόν πρέπει να περιστρέφονται ελεύθερα χωρίς παρεμβολή.
• Οι μικρές οπτικές τρύπες προορίζονται μόνο για βοηθητική τοποθέτηση και δεν μπορούν να αντέξουν βαρύ φορτίο.
• Αποθηκεύστε γυμνά αλουμινένια εξαρτήματα σε ξηρό περιβάλλον για να αποφευχθεί η αποχρώση από την οξείδωση.

5Θερμική επεξεργασία

Θερμική επεξεργασία με επεξεργασία διαλύματος και τεχνητή γήρανση (T6).

• Σκοπός: ανακούφιση των υπολειμματικών επιβαρύνσεων της άλεσης του κατασκευαστικού στοιχείου μεγάλου μεγέθους, αποτροπή της κάμψης και της στροφής του βραχίονα κλίσης, σταθεροποίηση της σχετικής ακρίβειας της θέσης των τρυπών μεντεσέας,βελτιώνει την αντοχή στη λυγιστικότητα και την αντοχή στην κόπωση.

6. Μετά την επεξεργασία

Ακατέργαστη φινίρισμα αλουμινίου χωρίς ανωδίαση.

• Η αρχική μεταλλική υφή CNC διατηρείται. Η καθαρότητα της συναρμολόγησης παραμένει ακριβής χωρίς την επιρροή του πάχους της επικάλυψης. Μπορεί να εφαρμοστεί προαιρετική φυσική / μαύρη ανωδίαση ανά αίτηση πελάτη.Διατήρηση γυμνών αλουμινένιων μερών υγρασίας.

7. Ελέγχος ποιότητας

Έλεγχος ποιότητας πλήρους διαδικασίας σύμφωνα με την ISO9001:

• Εισερχόμενη επιθεώρηση: φασματοσκοπική επαλήθευση υλικού με πιστοποιητικό υλικού 6061‐T6.
• Επιθεώρηση περιπολίας κατά τη διαδικασία: παρακολούθηση της παραμόρφωσης κάμψης του μεγάλου εργαστηρίου, δοκιμή του παράλληλου και της στρογγυλότητας των τρυπών μεντεσέας, επαλήθευση των διαστάσεων των τρυπών.
• Τελική επιθεώρηση: πλήρης διαμετρική μέτρηση, οπτικός έλεγχος για θραύσματα και σπασμούς· ανιχνεύσιμες εκθέσεις επιθεώρησης ανά παρτίδα.
• Καθαρισμός πριν από την αποστολή: απομάκρυνση πλήρως των κομματιών αλουμινίου από τις τρύπες των ρουλεμάντων, τις τρύπες εντοπισμού και τις τρύπες μείωσης βάρους για την ικανοποίηση των απαιτήσεων συναρμολόγησης μηχανισμού κίνησης.
• Βιομηχανικές συσκευασίες: Κάθε κομμάτι τυλιγμένο με προστατευτικό φιλμ PE, ειδικά για την υποστήριξη εσωτερικών τρύπων και επιφανειών ζεύξης.Συσκευασμένα σε βαριά αντιστατικά χαρτόνια, υποστηριζόμενα από μαργαριταρένιο βαμβάκι, ώστε να αποφεύγεται η κάμψη του μακρού βραχίονα κατά τη μεταφορά. Εξαγωγή κυματοειδών εξωτερικών κιβωτίων με αριθμό μέρους και αριθμό παρτίδας.
